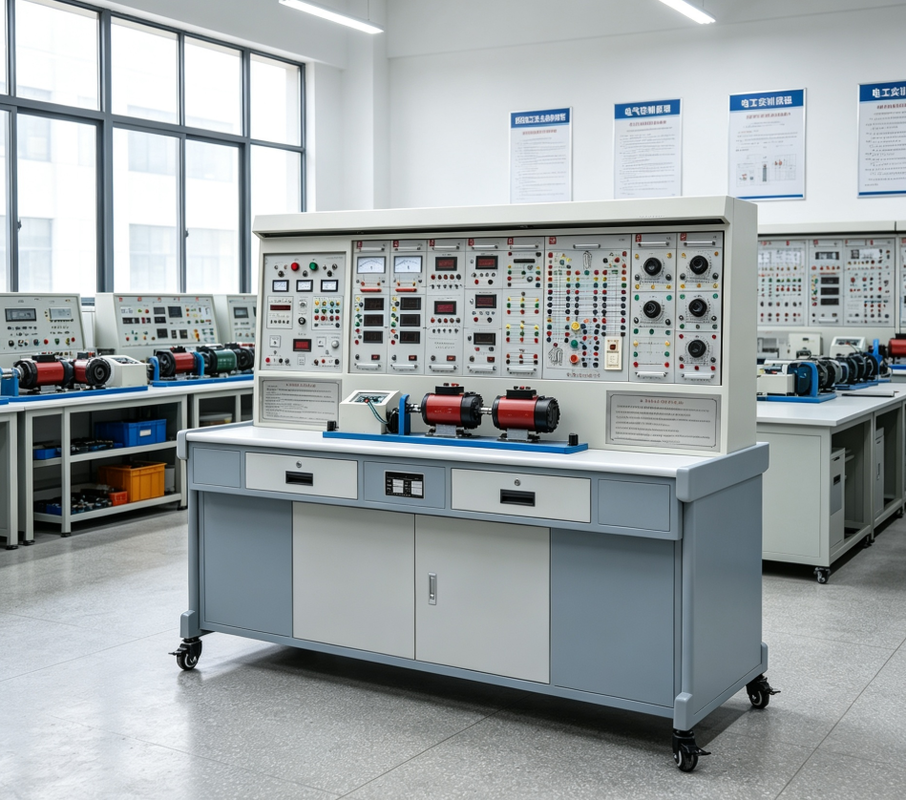

कॉलेजों, विश्वविद्यालयों और अनुसंधान संस्थानों में विद्युत प्रौद्योगिकी प्रयोगशालाओं के उन्नयन के लिए डिज़ाइन किया गया विद्युत प्रशिक्षण उपकरण
उत्पाद का परिचय
मोटर ड्राइव प्रौद्योगिकी प्रयोगात्मक उपकरण में विद्यमान कॉलेज पाठ्यक्रमों के प्रयोगात्मक पाठ्यक्रम शामिल हैं जिनमें "इलेक्ट्रिकल मशीनरी", "मोटर्स और ड्राइव", "माइक्रोमोटर कंट्रोल","मोटर नियंत्रण"रिले संपर्क नियंत्रण", "प्रोग्राम करने योग्य नियंत्रक प्रौद्योगिकी", और "कारखाना विद्युत नियंत्रण।" यह व्यापक प्रणाली कॉलेजों और विश्वविद्यालयों में विद्यमान मोटर और विद्युत प्रौद्योगिकी प्रयोगशाला उपकरणों के उन्नयन के लिए आदर्श है, नए प्रयोगों को विकसित करने या वैज्ञानिक अनुसंधान करने के लिए संकाय और स्नातक छात्रों के लिए उत्कृष्ट प्रयोगात्मक परिस्थितियां प्रदान करता है।
तकनीकी विनिर्देश
इनपुट पावरः तीन चरण, चार तार (या तीन चरण, पांच तार) ~ 380V ± 10%, 50Hz
परिचालन वातावरणः तापमान -10°C से +40°C, सापेक्ष आर्द्रता <85% (25°C पर), ऊंचाई <4000m
उपकरण क्षमताः <1.5KVA
वजन: लगभग 160 किलोग्राम
आयामः 1700*700*1600 मिमी
प्रयोगात्मक वस्तुएँ
डीसी मोटर प्रयोग
परिचय प्रयोग
डीसी जनरेटर
डीसी शंट मोटर
डीसी सीरीज मोटर
ट्रांसफार्मर प्रयोग
एकल-चरण ट्रांसफार्मर
तीन-चरण ट्रांसफार्मर
तीन चरणों के ट्रांसफार्मर का कनेक्शन समूह और असममित शॉर्ट सर्किट
तीन-चरण, तीन-विंडिंग ट्रांसफार्मर
एकल-चरण ट्रांसफार्मर का समानांतर संचालन
थ्री-फेज ट्रांसफार्मर का समानांतर संचालन
असिंक्रोनस मोटर प्रयोग
तीन-चरण गिलहरी पिंजरे असिंक्रोनस मोटर की कार्य विशेषताएं
थ्री-फेज असिंक्रोनस मोटर्स की स्टार्टिंग और स्पीड कंट्रोल
एकल-चरण संधारित्र-स्टार्ट असिंक्रोनस मोटर्स
सिंगल फेज कंडेसिटर-रन असिंक्रोनस मोटर्स
दो गति असिंक्रोनस मोटर्स
तीन चरण असिंक्रोनस जनरेटर
सिंक्रोनस मोटर प्रयोग
थ्री-फेज सिंक्रोनस जनरेटरों की परिचालन विशेषताएं
ग्रिड-कनेक्टेड ऑपरेशन ऑफ थ्री-फेज सिंक्रोनस जनरेटर
थ्री-फेज सिंक्रोनस मोटर
थ्री-फेज सिंक्रोनस मोटर पैरामीटर का निर्धारण
मोटर की यांत्रिक विशेषताओं का निर्धारण
विभिन्न परिचालन स्थितियों में एक डीसी स्वतंत्र रूप से उत्तेजित मोटर की यांत्रिक विशेषताओं
विभिन्न परिचालन स्थितियों में तीन चरण असिंक्रोनस मोटर की यांत्रिक विशेषताएं
तीन-चरण असिंक्रोनस मोटर की एम-एस वक्र को प्लॉट करना
रिले संपर्क नियंत्रण और विद्युत ड्राइव (विद्युत नियंत्रण) प्रयोग
तीन चरण असिंक्रोनस मोटर्स के लिए इंचिंग और स्व-लॉकिंग नियंत्रण सर्किट
तीन चरण असिंक्रोनस मोटर्स के लिए आगे और पीछे नियंत्रण सर्किट
Y-Δ तीन चरण असिंक्रोनस मोटर्स के लिए स्टेप-डाउन स्टार्टिंग कंट्रोल सर्किट
तीन चरण असिंक्रोनस मोटर्स के लिए ऊर्जा-विसारक ब्रेक नियंत्रण
दो थ्री-फेज असिंक्रोनस मोटर्स के स्टार्टिंग अनुक्रम नियंत्रण
एक थ्री-फेज वायर-वेल्ड एसिंक्रोनस मोटर के लिए स्टार्टिंग कंट्रोल सर्किट
दो गति असिंक्रोनस मोटर के लिए नियंत्रण सर्किट
स्वचालित पारस्परिक कार्यतालिका नियंत्रण सर्किट
दो-स्थान नियंत्रण सर्किट
एक C620 लात के लिए विद्युत नियंत्रण सर्किट
विद्युत लिफ्ट के लिए विद्युत नियंत्रण सर्किट का प्रयोगात्मक परीक्षण
एक X62W फ्रिलिंग मशीन के लिए एनालॉग नियंत्रण सर्किट का डिबगिंग और विश्लेषण
M7130 सतह पीसनेवाला के लिए विद्युत नियंत्रण सर्किट
