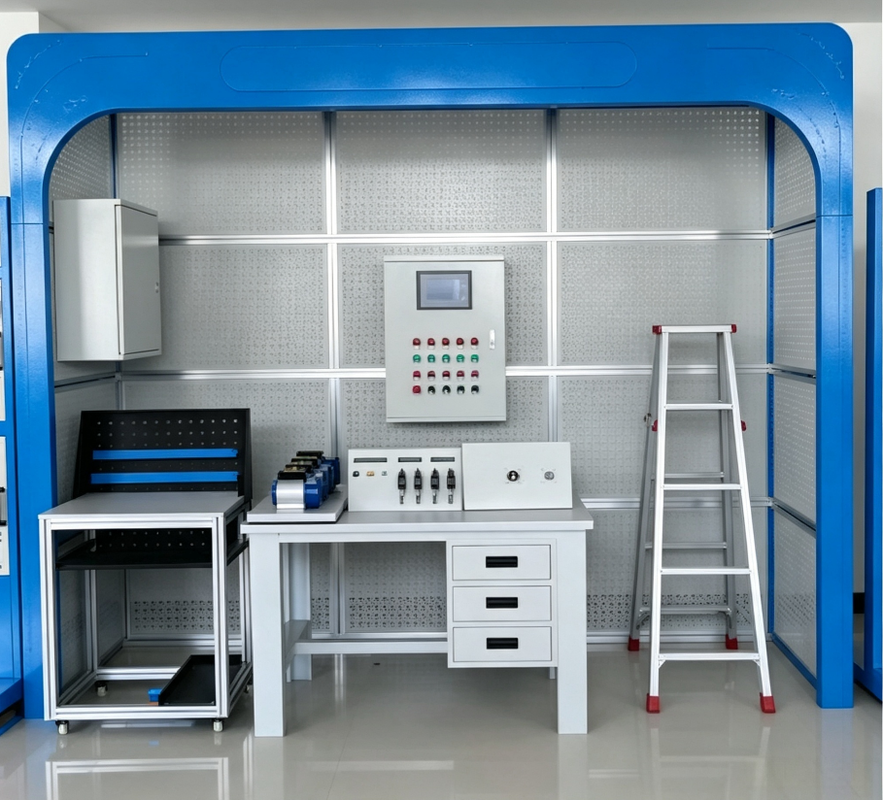

دستگاه آموزشی جامع نصب و راه‌اندازی سیستم‌های روشنایی الکتریکی برای آزمایشگاه‌های برق فنی

معرفی محصول

این تجهیزات بر اساس الزامات آموزش مهارت "نصاب تجهیزات الکتریکی" تدوین شده توسط کمیته ملی تدوین و بازبینی کتب درسی صلاحیت حرفه‌ای توسعه یافته است. این تجهیزات قادر به تکمیل آموزش عملی مهارت‌های نصب و راه‌اندازی تجهیزات روشنایی الکتریکی برای "نصاب تجهیزات الکتریکی (مقدماتی)" و "نصاب تجهیزات الکتریکی (متوسط)" می‌باشد. این تجهیزات برای آموزش عملی مهارت‌های نصاب تجهیزات الکتریکی در کالج‌های فنی مختلف مناسب است و همچنین تجهیزات شناسایی برای ارزیابی مهارت نصابان تجهیزات الکتریکی مقدماتی و متوسط می‌باشد.

ویژگی‌های محصول

این تجهیزات آموزشی از نظر ساختاری بر اساس یک مدل معماری (شامل نصب جعبه‌های توزیع داخلی، کابل‌کشی و سیم‌کشی مجاری داخلی، ساخت مدارهای روشنایی الکتریکی معمول، و نصب و سیم‌کشی انواع لامپ‌ها) بنا شده است. این تجهیزات شامل بخش‌هایی مانند نصب جعبه‌های توزیع داخلی، کابل‌کشی مجاری، سیم‌کشی مجاری، نصب انواع لامپ‌ها، نصب مدارهای روشنایی معمول، نصب و اشکال‌زدایی پنکه‌های سقفی، و نصب دستگاه‌های زمین‌گیر حفاظت از صاعقه می‌باشد. هر بخش می‌تواند برای آموزش مستقل یا ترکیب در یک آموزش سیستم جامع مورد استفاده قرار گیرد.

1. از یک جعبه توزیع داخلی کوچک برای آموزش مهارت‌های نصب به کارآموزان استفاده می‌شود.
2. از قطعات با کیفیت بالا در مدارهای روشنایی الکتریکی معمول استفاده شده است.

مشخصات فنی

1. ولتاژ ورودی: سه فاز چهار سیم ~380V±10% 50Hz
2. محیط کار: محدوده دمای محیط -5℃ تا +40℃، رطوبت نسبی <85% (در 25℃)، ارتفاع <4000m
3. ظرفیت دستگاه: <1.5kVA
4. ابعاد خارجی: L3010*W1000*H2460mm

پروژه‌های آموزش عملی

1. آموزش عملی در فناوری سیم‌کشی الکتریکی
2. آموزش مدار برای کنترل یک لامپ با دو کلید
3. آموزش کنترل مدار لامپ رشته‌ای با کلید فعال‌شونده با صدا
4. آموزش مدار برای کنترل یک لامپ از دو مکان
5. آموزش مدار برای کنترل یک لامپ از سه مکان.
6. آموزش سیم‌کشی لامپ فلورسنت
7. سیم‌کشی مستقیم کنتورهای برق تک فاز
8. کنتورهای برق تک فاز از طریق ترانسفورماتورهای جریان نصب و سیم‌کشی می‌شوند.
9. آموزش نصب مدار روشنایی داخلی
10. آموزش نصب تابلو برق
