तकनीकी विश्वविद्यालय इलेक्ट्रॉनिक व्यावहारिक कौशल मूल्यांकन के लिए उच्च-प्रदर्शन इलेक्ट्रॉनिक प्रौद्योगिकी प्रशिक्षण और मूल्यांकन वर्कबेंच डिडैक्टिक ट्रेनर

उत्पाद का परिचय

इस उपकरण को इलेक्ट्रॉनिक प्रक्रिया मूल्यांकन आवश्यकताओं के आधार पर विकसित किया गया था, जो वास्तविक उत्पादन और संबंधित नौकरी कौशल आवश्यकताओं के साथ संयुक्त है।यह एनालॉग इलेक्ट्रॉनिक प्रौद्योगिकी प्रशिक्षण जैसे व्यावहारिक प्रशिक्षण परियोजनाओं को पूरा कर सकता है, डिजिटल इलेक्ट्रॉनिक प्रौद्योगिकी प्रशिक्षण, व्यापक अनुप्रयोग प्रशिक्षण, और इलेक्ट्रॉनिक उत्पाद प्रक्रिया वेल्डिंग, असेंबली और डिबगिंग।यह "इलेक्ट्रॉनिक सर्किट" जैसे पाठ्यक्रमों में व्यावहारिक प्रशिक्षण के लिए उपयुक्त है," "इलेक्ट्रॉनिक टेक्नोलॉजी की मूल बातें" और "इलेक्ट्रॉनिक प्रक्रियाएं" जैसे कि व्यावसायिक कॉलेजों में इलेक्ट्रॉनिक टेक्नोलॉजी एप्लिकेशन और इलेक्ट्रॉनिक और सूचना प्रौद्योगिकी के लिए।

विशेषताएं:

1. यह उपकरण एक मॉड्यूलर संरचना डिजाइन को अपनाता है, जिसमें समृद्ध सामग्री, उचित डिजाइन और लचीला उपयोग है।मॉड्यूलों को शिक्षा सामग्री की आवश्यकताओं और कौशल प्रतियोगिताओं की आवश्यकताओं के अनुसार मनमाने ढंग से चुना और जोड़ा जा सकता है।, मजबूत नवाचार का प्रदर्शन करते हुए।
2. प्रशिक्षण इकाई मॉड्यूल में एक पारदर्शी घटक बॉक्स और एक पीसीबी बोर्ड होता है। घटक बॉक्स पारदर्शी कार्बनिक इंजीनियरिंग प्लास्टिक से इंजेक्शन मोल्ड होता है,और सामने का पैनल पीसीबी बोर्ड से बना हैतारों के सॉकेट में रोटेशन विरोधी कनेक्टर होते हैं और मॉड्यूल में डालने के लिए तारों में लचीले प्लग होते हैं।मॉड्यूल के चार लचीले पिन इसे एक समर्पित प्रशिक्षण ऑपरेशन आधार प्लेट पर तैनात करने की अनुमति देते हैंप्रशिक्षण के दौरान, विभिन्न प्रशिक्षण परियोजनाओं को पूरा करने के लिए प्रशिक्षण सामग्री और कौशल विकास की जरूरतों के अनुसार प्रशिक्षण सर्किट को आसानी से और मनमाने ढंग से जोड़ा जा सकता है।जैसे पाठ्यक्रम डिजाइन.
3. यह विभिन्न प्रकार के विशिष्ट प्रशिक्षण किटों से लैस है, जो छात्रों को इलेक्ट्रॉनिक उत्पादों को मिलाप करने, इकट्ठा करने और डिबग करने में अपने कौशल को विकसित करने में मदद कर सकते हैं।
4. विद्युत आपूर्ति और माप यंत्र के आउटपुट दो तरीकों से निकाले जाते हैंः टर्मिनलों के माध्यम से और तारों के माध्यम से, व्यावहारिक प्रशिक्षण को सुविधाजनक बनाते हैं।

तकनीकी विनिर्देशों:

1. इनपुट पावरः एकल-चरण तीन तार AC220V±10% 50Hz
2. उपकरण की क्षमताः ≤1.5KW
3. बाहरी आयामः 1600mm * 700mm * 1800mm
4. सुरक्षा सुरक्षाः इसमें ग्राउंडिंग सुरक्षा और रिसाव सुरक्षा कार्य हैं, और इसकी सुरक्षा प्रासंगिक राष्ट्रीय मानकों को पूरा करती है।

बुनियादी विन्यास और कार्य:

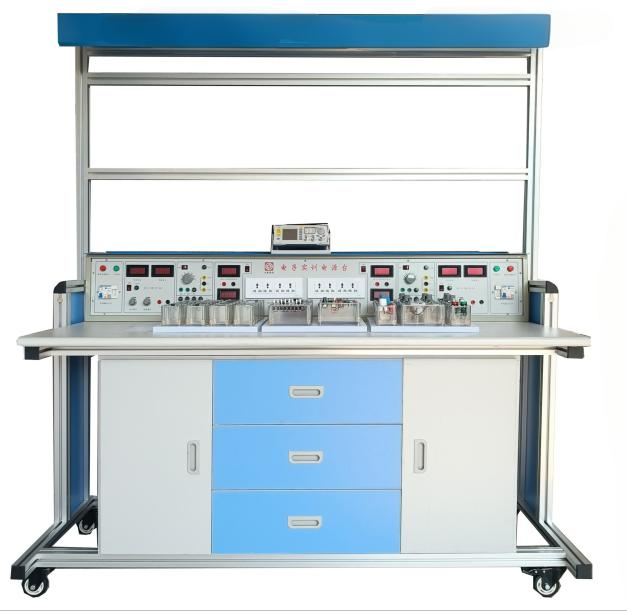

इस उपकरण में एक प्रशिक्षण मंच, नियंत्रण कक्ष, प्रशिक्षण मॉड्यूल, प्रशिक्षण किट और प्रशिक्षण उपकरण शामिल हैं। इसमें मुख्य रूप से कम वोल्टेज एसी बिजली की आपूर्ति के दो सेट शामिल हैं,एक डीसी समायोज्य विनियमित बिजली की आपूर्ति, एक डीसी विनियमित बिजली की आपूर्ति, और विभिन्न परीक्षण उपकरण, दो लोगों को एक साथ विभिन्न प्रशिक्षण कार्यों को पूरा करने की अनुमति देते हैं।

(1) प्रशिक्षण मंच

नियंत्रण कक्ष में औद्योगिक एल्यूमीनियम मिश्र धातु के फ्रेम के साथ एक दो-स्तरीय संरचना है। पहला स्तर बाहरी उपकरणों जैसे ऑसिलोस्कोप और फ़ंक्शन जनरेटर को समायोजित कर सकता है,साथ ही अन्य सामान्य विद्युत और इलेक्ट्रॉनिक प्रशिक्षण बक्से लटकाइस प्रकार, प्रशिक्षण के कई पाठ्यक्रमों के लिए दायरे का विस्तार किया जा सकता है। दूसरे स्तर में प्रशिक्षण चित्रों को संग्रहीत करने के लिए पीवीसी पैनल हो सकते हैं, जिससे उपयोगकर्ता को प्रशिक्षण परियोजनाओं के सेटअप और डिबगिंग में आसानी होती है।शीर्ष पर 30W का फ्लोरोसेंट लैंप लगाया गया है।, और चार रोलर्स आसानी से स्थानांतरित करने और सुरक्षित करने के लिए नीचे प्रदान किए जाते हैं।

★ प्रशिक्षण मेज पर मेज में एकीकृत एक सुरक्षात्मक बैफल लगा होना चाहिए।बफ़ल को उच्च शक्ति वाले एल्यूमीनियम मिश्र धातु से बना होना चाहिए जो अंदर से ढाला गया है और एक इंजेक्शन ढाला गया पीवीसी बाहरी खोलप्रयोग के सामानों को फिसलने से रोकने के लिए बैफल को धूलप्रूफ और संक्षारण प्रतिरोधी होना चाहिए ताकि प्रयोग की सुरक्षा और उपकरण की सुरक्षा सुनिश्चित हो सके।बैफल को अलग करना और स्थापित करना आसान होना चाहिए, दैनिक रखरखाव और सफाई को सुविधाजनक बनाना।

(2) पावर कंट्रोल पैनल

नियंत्रण कक्ष एक दो-परत मैट बनावट वाले पाउडर-लेपित लोहे की संरचना है जिसमें एक स्टील पैनल है जिसे मशीनीकृत और बनाया गया है। बाहरी सतह रंगीन एपॉक्सी राल से लेपित है,और पाठ और प्रतीकों आधुनिक रंग इंकजेट मुद्रण प्रौद्योगिकी का उपयोग कर संसाधित कर रहे हैं. पैनल मार्किंग स्पष्ट और टिकाऊ है, और यह व्यावहारिक प्रशिक्षण के लिए एसी / डीसी बिजली, सिग्नल स्रोत और माप उपकरण प्रदान करता है.

(१) उपकरण एक-चरण बिजली की आपूर्ति से संचालित होता है और सुरक्षित उपयोग सुनिश्चित करने के लिए एक लीक सुरक्षा के साथ एक वायु स्विच और एक फ्यूज से लैस होता है।

(२) सीसी समायोज्य विनियमित बिजली आपूर्ति

यह 0.0 से 24V तक निरंतर समायोज्य वोल्टेज और 0 से 2A तक की धारा प्रदान करता है, 0V से शुरू होता है।आउटपुट वोल्टेज और वर्तमान मूल्यों को "आउटपुट समायोजन" के लिए बहु-टर्न पोटेंशियोमीटर बटन को घुमाकर आसानी से समायोजित किया जा सकता हैइसमें शॉर्ट सर्किट सॉफ्ट-कटऑफ सुरक्षा और ऑटोमैटिक रिकवरी फंक्शन है। आउटपुट 3 है।5 अंकों का डिजिटल डिस्प्ले वोल्टमीटर और एम्पमीटर जो वर्तमान आउटपुट वोल्टेज और वर्तमान मानों को दर्शाता है.

(३) डीसी विनियमित बिजली आपूर्ति

एक स्थिर ± 5V या ± 12V DC विनियमित बिजली की आपूर्ति प्रदान करता है; शॉर्ट सर्किट सुरक्षा समारोह के साथ।

(४) कम वोल्टेज का एसी पावर सप्लाई

यह 3-24V कम वोल्टेज AC पावर आउटपुट प्रदान करता है, जिसमें सात समायोज्य स्तर हैंः 3V, 6V, 9V, 12V, 15V, 20V, और 24V। आउटपुट टर्मिनल में शॉर्ट सर्किट सुरक्षा है।

(5) डीसी डिजिटल उपकरण

एक सटीक डिजिटल वोल्टमीटर (DC 30V) और एक सटीक डिजिटल एम्पमीटर (DC 2000mA) प्रदान करें।

(6) 8-तरफ़ा एकल-चरण पावर सॉकेट

यह उपकरण और उपकरणों के विस्तार के समय सुविधाजनक उपयोग के लिए 8 एकल-चरण बिजली की सोकेट प्रदान करता है।

(7) व्यावहारिक प्रशिक्षण मॉड्यूल

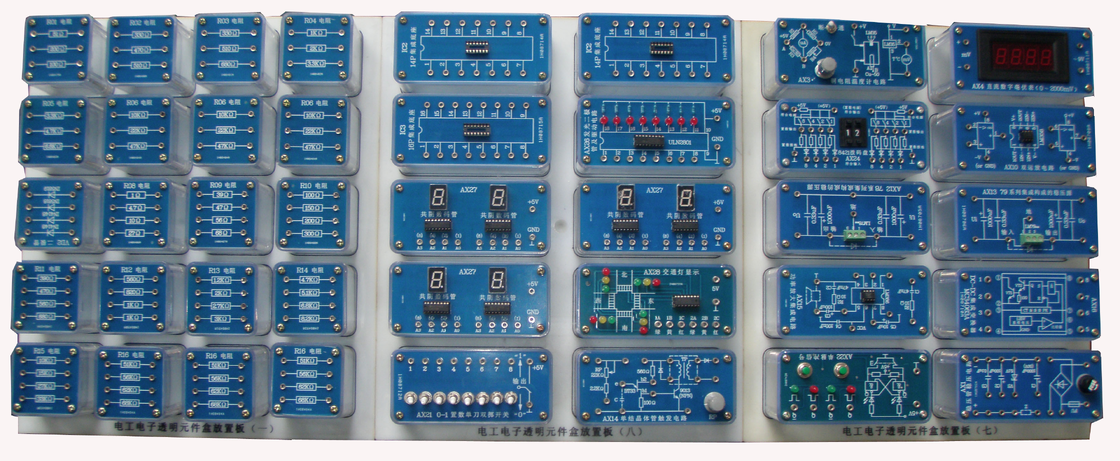

यह 100 से अधिक प्रशिक्षण मॉड्यूल प्रदान करता है, जिसमें प्रतिरोधक, संधारित्र, पोटेंशियोमीटर, इंडक्टर, पल्स ट्रांसफार्मर, ज़ेनर डायोड, द्विदिशात्मक ज़ेनर डायोड, रेक्टिफायर डायोड, एमओएसएफईटी,एक दिशात्मक थाइरिस्टर्स, द्विदिश थिरिस्टर्स, आईजीबीटी, रीसेट बटन स्विच, टॉगल स्विच, लाइट्स, फ्यूज, कॉमन कैथोड डिजिटल ट्यूब, एकीकृत ज़ेनर डायोड, ध्वनिक सेंसर, स्पीकर, बज़र्स,गैस सेंसर, घटक सॉकेट, संगीत चिप्स, तांबे प्रतिरोध थर्मामीटर, परिचालन एम्पलीफायर सर्किट, रिले ड्राइवर सर्किट, unijunction ट्रांजिस्टर ट्रिगर सर्किट, पावर एम्पलीफायर एकीकृत सर्किट,डीसी-डीसी एकीकृत कन्वर्टर्स, एकल ट्रांजिस्टर एम्पलीफायर सर्किट, मोटर गति माप, दस अंकों के तर्क स्तर आउटपुट, एकल पल्स स्रोत, कोडित स्विच सर्किट, डीआईपी स्विच, सीपी घड़ी पल्स स्रोत,दस अंकों का तर्क स्तर प्रदर्शन, सामान्य कैथोड डिजिटल ट्यूब ड्राइवर सर्किट, ट्रैफिक लाइट सर्किट, और अधिक।

प्रशिक्षण मॉड्यूल में एक पारदर्शी घटक बॉक्स और एक पीसीबी बोर्ड शामिल है, जिसमें खुलेपन और नवाचार की विशेषता है। घटक बॉक्स पारदर्शी जैविक इंजीनियरिंग प्लास्टिक से इंजेक्शन मोल्ड है,शिक्षण कार्य प्रदान करना. उपयोगकर्ता घटकों के आकार और वायरिंग विधि का निरीक्षण कर सकते हैं, जो शिक्षकों को समझाने और छात्रों को समझने के लिए फायदेमंद है। पैनल पीसीबी से बना है, जिसमें एक साफ सतह है,स्पष्ट प्रतीक और सर्किट, पहनने के प्रतिरोध, और घटक को आसानी से बदलने के लिए। पैनल पर चिह्नित घटक सर्किट प्रतीक नवीनतम राष्ट्रीय मानकों को अपनाते हैं, एक कॉम्पैक्ट समग्र संरचना, सुंदर उपस्थिति की विशेषता है,सरल स्थापना, और सुविधाजनक उपयोग और भंडारण।

(8) सहायक उपकरण

हम मिलाप लोहे, तार स्ट्रिपर, विकर्ण क्लेश, सुई-नाक क्लेश, स्क्रूड्राइवर आदि प्रदान करते हैं।

प्रयोगात्मक परियोजनाएं

एनालॉग इलेक्ट्रॉनिक्स प्रौद्योगिकी व्यापक अनुप्रयोग और नवाचार प्रशिक्षण परियोजना कैटलॉग

1. परियोजना 1: सामान्य रूप से उपयोग किए जाने वाले डायोड के प्रदर्शन परीक्षण और अनुप्रयोग
2. परियोजना 2: द्विध्रुवीय ट्रांजिस्टर और क्षेत्र-प्रभाव ट्रांजिस्टर के आउटपुट विशेषताओं का निर्धारण
3. परियोजना 3: एकल ट्रांजिस्टर एम्पलीफायर सर्किट पर अनुसंधान
4. परियोजना 4: दो ध्रुवीय एम्पलीफायर सर्किट और नकारात्मक प्रतिक्रिया एम्पलीफायर सर्किट पर अनुसंधान
5. परियोजना 5: श्रवण सहायता सर्किट (इलेक्ट्रॉनिक उत्पाद सर्किट) का डिबगिंग (व्यापक अनुप्रयोग)
6. परियोजना 6: निरंतर धारा चार्जिंग सर्किट (फील्ड-इफेक्ट ट्रांजिस्टर का अनुप्रयोग) (इलेक्ट्रॉनिक उत्पाद सर्किट) (व्यापक अनुप्रयोग)
7. परियोजना 7: सुधार, फ़िल्टरिंग और वोल्टेज विनियमन सर्किट पर अनुसंधान
8. परियोजना 8: डीसी विनियमित सकारात्मक और नकारात्मक बिजली आपूर्ति सर्किट पर अनुसंधान
9. परियोजना 9: विशिष्ट समग्र पूरक ओटीएल पावर एम्पलीफायर सर्किट (इलेक्ट्रॉनिक उत्पाद सर्किट) (व्यापक अनुप्रयोग) का डिबगिंग
10. परियोजना 10: ओटीएल पावर एम्पलीफायर सर्किट की समस्या निवारण
11. परियोजना 11: LM386 एकीकृत ऑडियो पावर एम्पलीफायर सर्किट और इसका अनुप्रयोग (इलेक्ट्रॉनिक उत्पाद सर्किट) (व्यापक अनुप्रयोग)
12. परियोजना 12: परिचालन एम्पलीफायरों के बुनियादी परिचालन सर्किट
13. परियोजना 13: ऑपरेशनल एम्पलीफायरों से बने इंटीग्रेटर और डिफरेंशिएटर सर्किट
14. परियोजना 14: परिचालन एम्पलीफायरों से बने वोल्टेज कंपेरेटरों की ट्रांसफर विशेषताओं पर अनुसंधान
