विद्युत प्रशिक्षण उपकरण जो बहुमुखी प्रशिक्षण विकल्प प्रदान करते हैं जिनमें एसी डीसी सर्किट, मोटर नियंत्रण और नवीकरणीय ऊर्जा प्रणाली शामिल हैं

वायवीय पीएलसी नियंत्रण प्रयोगात्मक उपकरण सामान्य पाठ्यपुस्तकों जैसे "हाइड्रोलिक और वायवीय ट्रांसमिशन" और "वायवीय नियंत्रण प्रौद्योगिकी" की आवश्यकताओं पर आधारित है।" क्षेत्र में संकाय और छात्रों से सुझावों को शामिलयह सावधानीपूर्वक डिजाइन किया गया और एक प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) के साथ निर्बाध रूप से एकीकृत होने से वायवीय सिद्धांतों और स्वचालित नियंत्रण सिद्धांत के प्रभावी अनुप्रयोग की अनुमति मिलती है।नियमित आधारभूत वायवीय नियंत्रण सर्किट प्रयोगों के अलावा, यह यंत्र वायवीय नियंत्रण प्रौद्योगिकी अनुप्रयोग प्रयोगों का अनुकरण भी कर सकता है, वायवीय प्रौद्योगिकी पाठ्यक्रम डिजाइन का संचालन,और प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) के अध्ययन और बुनियादी अनुप्रयोग की सुविधायह मेकाट्रॉनिक्स के छात्रों के लिए एक मूल्यवान प्रयोगात्मक उपकरण है।

यह प्रणाली "हाइड्रोलिक और प्यूरेमिक ट्रांसमिशन", "प्यूरेमिक कंट्रोल टेक्नोलॉजी" जैसे पाठ्यक्रमों में प्रयोगों के शिक्षण के लिए उपयुक्त है।" और "पीएलसी सिद्धांतों और अनुप्रयोगों" मैकेनिकल इंजीनियरिंग द्वारा की पेशकश कीयह एक व्यापक प्रयोगात्मक मंच के रूप में भी कार्य करता है जिसमें यांत्रिकी, इलेक्ट्रॉनिक्स,और न्युमेटिकव्यावहारिक प्रयोगों और पाठ्यक्रम डिजाइन के माध्यम से, छात्र वायवीय घटकों की संरचना, वायवीय सर्किट के नियंत्रण सिद्धांतों की अधिक सटीक और सहज समझ प्राप्त कर सकते हैं।और डिजाइन के तरीकेप्रयोगों के माध्यम से छात्र पीएलसी के कार्यों, नियंत्रण सिद्धांतों और प्रोग्रामिंग तकनीकों में भी महारत हासिल कर सकते हैं।

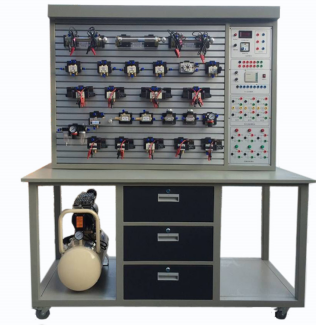

वायवीय पीएलसी नियंत्रण प्रयोग बेंच मुख्य रूप से एक प्रयोगशाला मेज और प्रयोगात्मक स्टैंड, वायवीय घटकों, विद्युत नियंत्रण उपकरणों, और प्रोग्राम योग्य नियंत्रक (पीएलसी) घटकों से बना है।

प्रयोगशाला मेज और प्रयोगात्मक स्टैंड एक एकल-पक्षीय डिजाइन का उपयोग करते हैं, जिसका अर्थ है कि प्रत्येक मेज पर प्रयोगात्मक उपकरणों का एक सेट छात्रों के दो समूहों को एक साथ प्रयोग करने की अनुमति देता है,संसाधनों को साझा करना और उपयोगिता में सुधार करना. समग्र संरचना सरल है, जो लचीली स्थापना और विघटन की अनुमति देती है, और अत्यधिक व्यावहारिक है।एक या एक से अधिक प्रयोगों के एक साथ निष्पादन की अनुमति देता हैआवश्यक वायु स्रोत और एसी/डीसी बिजली की आपूर्ति तय है, प्रयोग सेटअप को पूरा करने के लिए केवल सरल कनेक्शन की आवश्यकता है।

डीसी 24 वी (2 ए) पावर सप्लाई यूनिट (चित्र 1-2 में दिखाए अनुसार), पीएलसी (मित्सुबिशी FX1S-20MR), पीएलसी इलेक्ट्रिकल कंट्रोल इनपुट यूनिट, पीएलसी इलेक्ट्रिकल कंट्रोल आउटपुट यूनिट, रिले कंट्रोल यूनिटसीमा स्विच (सामान्यतः बंद), सामान्य रूप से खुला) ।

वायवीय प्रणालियों में आम तौर पर सबसे सरल बुनियादी सर्किट होते हैं। यद्यपि बुनियादी सर्किट समान होते हैं, लेकिन उनके विभिन्न संयोजनों के परिणामस्वरूप सिस्टम प्रदर्शन भिन्न हो सकता है।,एक उच्च प्रदर्शन वाली वायवीय प्रणाली को डिजाइन करने के लिए प्रत्येक बुनियादी सर्किट के साथ परिचित होना आवश्यक है। लंबे समय तक उत्पादन अभ्यास के माध्यम से, कुछ आम तौर पर उपयोग किए जाने वाले विशिष्ट सर्किटों की पहचान की गई है,और ये सर्किट भी वायवीय प्रणाली डिजाइन में बहुत उपयोगी हैं.

आधारभूत वायवीय सर्किट वायवीय प्रणाली के मूलभूत घटक हैं। आधारभूत सर्किट को उनके कार्यों के अनुसार निम्नलिखित श्रेणियों में विभाजित किया गया हैः रिवर्स कंट्रोल सर्किट,दबाव नियंत्रण सर्किट, गति नियंत्रण सर्किट, स्थिति नियंत्रण सर्किट, और बुनियादी तर्क सर्किट।

1. एकल-अभिनय सिलेंडरों के लिए रिवर्सिंग सर्किट
2. डबल-एक्टिंग सिलेंडरों के लिए रिवर्स सर्किट
3. एकल-अभिनय सिलेंडरों के लिए गति नियंत्रण सर्किट
4. डबल-एक्टिंग सिलेंडरों के लिए एक तरफ़ा गति नियंत्रण सर्किट
5. दोहरी क्रिया वाले सिलेंडरों के लिए गति नियंत्रण सर्किट
6. गति स्विचिंग सर्किट
7. बफर सर्किट
8. माध्यमिक दबाव नियंत्रण सर्किट
9. काउंटर सर्किट
10. विलंब सर्किट
11. इंटरलॉक सर्किट
12. एकल सिलेंडर एकल-प्रतिवर्ती नियंत्रण सर्किट
13. एकल सिलेंडर निरंतर पारस्परिक सर्किट
14. रैखिक सिलेंडर और रोटरी सिलेंडर अनुक्रमिक सर्किट
15. बहु-सिलेंडर अनुक्रमिक सर्किट
16. दो-सिलेंडर सिंक्रोनस सर्किट
17. चार-सिलेंडर इंटरलॉकिंग सर्किट
18. अनलोडिंग सर्किट
19. शटल वाल्व एप्लिकेशन सर्किट
20. त्वरित निकास वाल्व अनुप्रयोग सर्किट
21. उच्च और निम्न दबाव स्विचिंग नियंत्रण सर्किट
22. अधिभार संरक्षण सर्किट
